橡胶空气弹簧的连接方式和基本结构

文章出处:青岛诺瑞特 浏览次数:发表时间:2019-04-16 10:49

     橡胶空气弹簧俗称气胎, 根据对行程的要求,空气弹簧一般被设计为 1-3 曲,需要时也可以设计制造成 4 曲或 5 曲以上,在一定条件下还可以将两个空气弹簧叠加使用。 空气弹簧具有非线性特性,其刚度随载荷而变,因而在任何载荷下其自振频率几乎保持不变, 从而使弹簧装置具有几乎不变的特性;其吸收高动和隔音的性能良好;它同时承受轴向载荷和 径向载荷,通过内压的调整,还可以得到不同的承载能力。因此能适应多种载荷需要。

      空气弹簧在有效行程内,通过增、减充气压力的方法,调节空气弹簧的刚度、高度、腔内容积、承载 力的大小。同时它的刚度、高度、腔内容积、承载能力将随着载荷的增减发生平稳的、周期性 的柔性变化,从而实现了承载力的柔性传递、行程的有效调节以及震动振幅与震动载荷的高效 控制。还可以附加气室,实现自动调节。

橡胶空气弹簧的连接方式和基本结构




工具/原料


  • 橡胶原料
  • 帘子线
  • 碳黑

橡胶空气弹簧的基本结构


  1. 1

    1. 一层压延橡胶内衬

  2. 2

    2. ***层帘布加强骨架层

  3. 3

    3. 第二层帘布加强骨架层

  4. 4

    4. 一层压延橡胶外层胶。

    END

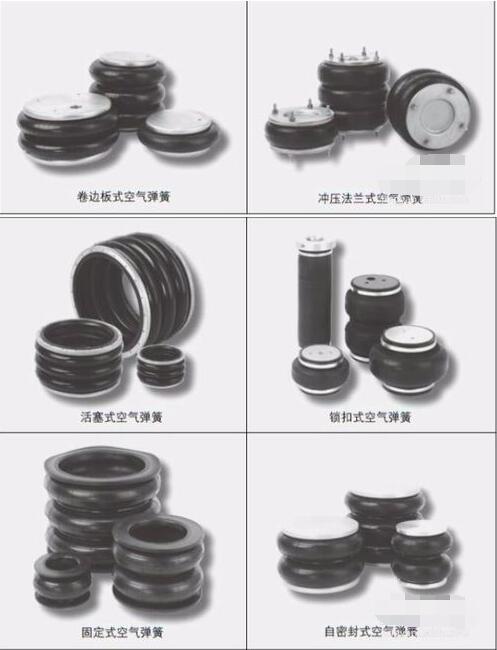

橡胶空气弹簧的连接方式


  1. HF型活套法兰式连接方式看下图

    HF型活套法兰式连接方式看下图
    JBF型卷边式连接方式看下图
    JBF型卷边式连接方式看下图
    GF型卷边式连接方式看下图
    GF型卷边式连接方式看下图

注意事项


  •   由于空气弹簧拥有如上特点,被日益广泛的应用于火车、汽车、造纸机、降举升台、压力 机、振动运输机、振动筛、空气锤、振动试验机、铸造机械等需要进行行程控制或减震、隔震 的设备或仪器上。选择合适的连接方式一定要注意;
